摩擦焊耐水壓爆破試驗機：技術解析與應用
一、概述

摩擦焊是一種先進的固態連接技術，廣泛應用于石油管道、汽車零部件、航天航空以及高壓容器制造等行業。由于摩擦焊接頭常用于承受高水壓的環境，如壓力管道、液壓系統和船舶管道等，其耐水壓性能至關重要。因此，摩擦焊耐水壓爆破試驗機（Hydrostatic Burst Testing Machine for Friction Welded Joints）成為評估焊接質量和結構安全性的重要設備。

摩擦焊耐水壓爆破試驗機主要用于檢測摩擦焊接部件的耐水壓強度、爆破壓力、密封性及疲勞性能，確保其能夠在極端壓力條件下安全可靠地運行。本文將詳細介紹該試驗機的工作原理、設備組成、應用領域以及其在工程質量控制中的作用。
二、摩擦焊耐水壓爆破試驗機的工作原理

摩擦焊耐水壓爆破試驗機的主要測試方法是水壓加壓試驗，其核心原理如下：

    試樣安裝與密封
        選擇符合標準的摩擦焊接試樣，固定在測試機的夾具或測試腔中，并確保測試系統密封良好，以防止泄漏影響實驗數據。

    充水與排氣
        通過液壓泵或高壓水泵向試樣內充入去離子水或其他測試液體，同時排除系統內的空氣，以確保實驗精度。

    增壓過程
        通過控制系統逐步增加試樣內部的水壓，壓力以預設的速率上升，直至試樣達到設計水壓、最大工作水壓或爆破點。

    數據采集與分析
        試驗機通過壓力傳感器、應變計和高速數據采集系統記錄壓力變化情況，并檢測試樣是否發生變形、泄漏或破裂。

    爆破或耐久測試
        爆破測試：持續加壓，直到焊接部件失效并發生破裂，記錄最大承受水壓。
        耐久測試：在設定的工作壓力范圍內進行長時間水壓循環測試，以評估摩擦焊接部件的長期穩定性。

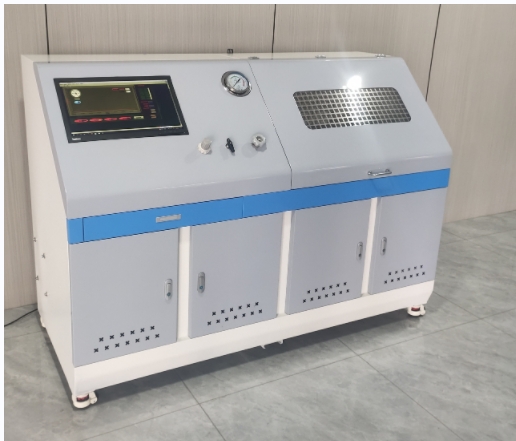

三、摩擦焊耐水壓爆破試驗機的組成

摩擦焊耐水壓爆破試驗機通常由以下幾個關鍵部分組成：
1. 高壓水源系統

    采用液壓泵或增壓泵提供穩定的高壓水源，可模擬不同工作環境的水壓條件。
    配備壓力調節裝置，確保水壓穩定可控。

2. 試樣夾具與密封系統

    夾具用于固定不同規格的摩擦焊接試樣，并確保測試過程中無滑動或錯位。
    密封系統（如O型圈、密封墊）確保水壓試驗無泄漏，提高測試的準確性。

3. 壓力控制與測量系統

    采用高精度壓力傳感器和數字壓力表，實時監測水壓變化，并自動記錄爆破點壓力值。
    配備計算機控制系統，可進行壓力曲線繪制、數據分析和實驗結果存儲。

4. 試驗腔體（可選）

    對于特殊工件（如焊接管道或大型零部件），可以配備試驗腔體，以避免爆破時液體外濺，提高安全性。

5. 數據采集與分析系統

    采用高速數據采集卡，記錄水壓曲線、試樣膨脹量及爆破壓力值。
    可自動生成測試報告，提供壓力-時間曲線分析，便于質量評估和焊接優化。

6. 安全保護系統

    設有超壓保護、自動泄壓閥及安全防護罩，防止測試過程中發生意外爆破導致的設備損壞或人員受傷。
    配備遠程監控功能，操作者可在安全距離內進行測試操作。

四、摩擦焊耐水壓爆破試驗機的主要測試類型

摩擦焊耐水壓爆破試驗機可以執行多種類型的測試，以評估摩擦焊接部件的不同性能指標：
1. 靜態爆破試驗

    逐步升高試樣內部水壓，直至試樣發生破裂，測定最大耐水壓強度。

2. 循環水壓疲勞試驗

    在試樣內施加周期性變化的水壓，模擬焊接件在長期使用中的壓力變化情況，評估焊接部位的疲勞壽命。

3. 長時間耐壓試驗

    讓試樣在高壓條件下持續運行，測試其長時間受壓后的結構穩定性和密封性。

4. 滲漏檢測

    通過微量泄漏傳感器檢測試樣在高壓下是否存在泄漏情況，以評估焊接接頭的密封性能。

五、摩擦焊耐水壓爆破試驗機的應用領域

摩擦焊耐水壓爆破試驗機廣泛應用于多個工業領域，其主要用途包括：
1. 石油和天然氣管道

    石油鉆探和天然氣輸送管道的摩擦焊接頭需要承受極高的工作壓力，該設備可用于測試焊接接頭的強度和密封性，確保管道系統安全運行。

2. 航空航天

    航空航天發動機管道、高壓液壓系統中使用的摩擦焊接部件需要通過耐水壓測試，以驗證其可靠性和抗爆破能力。

3. 汽車制造

    許多汽車零部件（如燃油管、液壓系統管道等）采用摩擦焊接工藝，該試驗機可用于檢測其耐壓能力，防止在高壓運行環境中出現泄漏或破裂。

4. 高壓容器制造

    在壓力容器行業，摩擦焊用于制造高壓罐體的連接部位。該設備可以用于評估焊接質量，確保壓力容器能夠安全運行。

5. 造船與海洋工程

    船舶管道系統經常在高壓和海水腐蝕環境中運行，耐水壓測試可用于評估焊接接頭的耐久性和密封性。

六、摩擦焊耐水壓爆破試驗機的優勢

    高精度壓力控制：采用先進的壓力傳感器和控制系統，確保實驗數據精準可靠。
    多功能測試能力：支持爆破、疲勞、滲漏檢測等多種測試模式，適用于不同的工程需求。
    自動化程度高：測試全過程自動執行，減少人為誤差，提高測試效率。
    安全性強：配備超壓保護、自動泄壓系統，確保操作人員安全。
    數據分析智能化：實驗數據可自動生成報告，提供壓力-時間曲線分析，便于工程決策。

七、結論

摩擦焊耐水壓爆破試驗機是評價摩擦焊接頭質量和安全性能的重要設備，廣泛應用于石油、航空、汽車、高壓容器等行業。通過高精度壓力測試，該設備能夠準確評估焊接部件的耐壓強度、疲勞壽命及密封性能，為工程應用提供可靠的技術保障。隨著制造業對焊接質量要求的不斷提高，摩擦焊耐水壓爆破試驗機的應用前景將更加廣闊。
