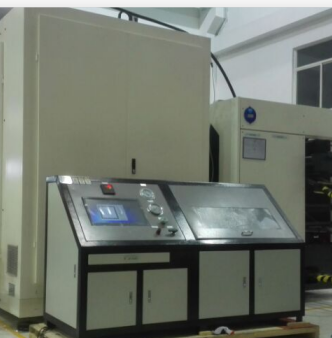

標題：大口徑安全閥校驗設備
一、應用范圍：
濟南思明特大口徑安全閥校驗設備主要用于各種安全閥的壓力試驗。廣泛應用于閥門生產工廠、工程質量檢測站、建筑公司、產品質量檢驗所、科研院校等各種閥門的生產檢驗、開發研究等領域。參考標準 GB／T1 3927 -92《通用閥門壓力試驗》，ZBJl6006-90《閥門的試驗與檢測》，CJ/T3055-95《燃氣閥門的試驗與檢驗》，GB12242-89 《安全閥性能試驗方法》等。
二、控制方式
分手動控制、電腦控制兩種。電腦控制系統由微機與可編成PLC控制器上下兩級控制系統組成，控制原理先進，采用獨立的控制單元，真正實現了模塊化控制。能夠精q控制壓力的精度，保壓效果好，實時自動補壓。多路多工位，各路試驗可同時進行互不影響。實驗數據和圖形自動記錄并保存在計算機中。手動控制，plc控制及計算機控制方式可以任意選擇。
三、大口徑安全閥校驗設備特點
1、配備思明特氣體驅動氣體自動增壓泵，可輕松實現輸出壓力任意可調、可控。
2、技術先進，結構設計合理。具有體積小、重量輕、外型美觀大方的特點。
3、所有承壓零件都采用國際知名品牌的標準零件，無任何焊接連接，方便拆卸，安全系數高，壽命長、便于維護。
4、電腦控制系統帶數據采集軟件，可自動采集數據，打印報告，顯示壓力曲線。
四、大口徑安全閥校驗設備型號選擇
|
產品名稱 |
供應大口徑安全閥校驗臺-安全閥檢測設備 |
|
|
產品型號 |
SUP_STXT_7,SUP_STXT_21,SUP_STXT_40,SUP_STXT_58,SUP_STXT_70 SUP_STXT_120,SUP_STXT_160,SUP_STXT_220,SUP_STXT_300 |
|
|
基本原理 |
根據閥門的不同壓力，高壓泵產生高壓液體，經過壓力控制系統，由高壓軟管輸送給試樣中，進行閥門的長時間靜液壓試驗和爆破。 |
|
|
性能參數 |
試驗壓力 |
0~30MPa（壓力可選） |
|
控壓精度 |
試驗壓力值上限的 2％，下限的-1％ |
|
|
壓力值分辨率 |
0.1MPa |
|
|
壓力傳感器 |
試驗壓力采樣頻率0.5秒 |
|
|
試驗介質 |
水、空氣、氮氣 |
|
|
壓力控制方式 |
氣壓驅動或液壓驅動 |
|
|
操作方式 |
手動控制 ，電腦控制 |
|
|
試樣數量 |
1路控制試驗壓力和試驗時間 （路數可選） |
|
|
控溫精度 |
平均差±1℃，最大偏差±2℃ |
|
|
試樣安裝方式 |
手動或自動夾緊 |
|
|
結構組成 |
動力系統，循環系統，壓力控制系統，工件安裝裝置，手動控制 ，電腦控制 |
|
|
適用范圍 |
安全閥 |
|
