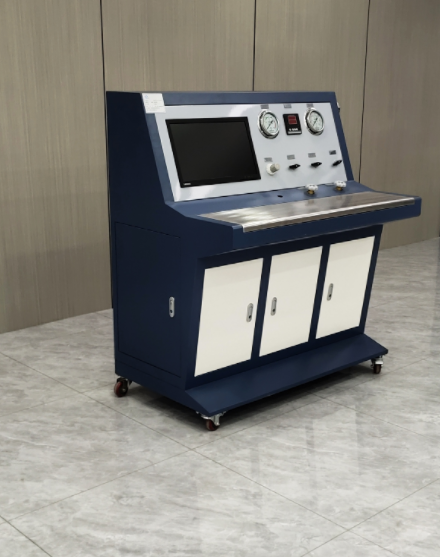

汽車輪胎水壓爆破試驗機（技術協議）

濟南思明特科技有限公司輪胎水壓爆破試驗機是用于檢測汽車輪胎，機車輪胎，電瓶車輪胎的耐水壓爆破，水壓強度，耐水壓測試的檢測項目；計算機配置可計算機控制增壓速率和壓力的階段升壓控制，可輸出曲線和測試報告！



一、設備名稱及型號

輪胎水壓試驗機，型號SUPC_LTBP_10。

二、設備用途

輪胎的水壓爆破試驗。

三、設備技術參數

1．工作壓力                          6.3MPa

2．最大流量                          5L/min

3．水壓升壓速度                      50~300KPa/min

4．保壓時間                          10min以上

5．電源                              380V

6．電機功率                          2kw

7．抽真空裝置                        1套

8．耐壓管內徑                        8mm

9．耐壓管長度                        <10m

10．壓力變送器精度                   ±0.5%FS

11．測定試驗終止壓力時的相對誤差值   不大于±3%

12．管路中水壓脈動引起壓力表指示值波動不超過同條件下管路水壓測量值的7%

四、供貨范圍

1．主機一套

2．工控計算機（研華 IPC-610,顯示器21.5寸）及HP彩色打印機一套

3．控制柜一臺

4．壓力傳感器一個

5．相關圖紙資料、電氣原理圖、PLC梯形圖兩套

五、功能及相關配置要求

1．試驗軟件運行于WINDOWS平臺上，自動顯示出壓力、速度及時間，并自動畫出升壓曲線，最大壓力（保護壓力）。升壓速度等參數可以從軟件中任意設定，并以用戶要求的格式自動打印出試驗報告和曲線，所有試驗數據以數據庫的形式保存于計算機內，以便以后隨時查詢和打印；

2．根據試驗要求設置壓力極限，當達到最大壓力時自動停機，起到安全保護的作用；

3．該機采用計算機+PLC+伺服電機控制結構，可自動控制水壓升壓速度和自動穩定壓力，計算機自動顯示升壓曲線、升壓速度曲線，按用戶要求打印試驗報告及試驗曲線；

六、安裝環境要求

電源需求：AC380±10﹪，50Hz±2%，保護接地線，2.5kW，最大需電量18A。

環境溫度：5℃～+40℃。

七、技術文件

1． 出廠質量檢驗合格證書文字版1份。

2． 使用操作說明書文字版1份，電子版1份，軟件備份一份。

3． 維修、保養、使用手冊文字版1份，電子版1份（包括電器原理圖、液壓控制及管路原理圖和結構功能圖）。

八、包裝、運輸及安裝

1． 設備在出廠運輸時，根據需方所要求之包裝（見買賣合同），確保設備在搬運時不受任何損傷。

2． 設備到達需方現場，需方將書面通知供方，供方應在一周內派遣1-2名技術人員到達需方現場。

3． 供需雙方開箱清點設備，雙方確認無誤后，需方負責設備安裝，供方提供指導。

九、調試、驗收及培訓

    設備安裝好后，供方對設備進行調試，需方配合進行調試、驗收。通過下列檢驗、檢查和考核以后，宣布合同設備最終驗收：

1. 設備性能精度和標準符合本技術協議。

2. 需方人員經供方培訓可以熟練操作和維護該設備。

3. 設備可靠性考核：設備在完成安裝、調試、培訓后，將進行可靠性考

核，考核時間為1個月正常使用不發生故障。

十、產品質量保證

1．設備質保期：設備驗收后一年（質保期內出現質量問題，供方負責免費維修）；

2．供方所選的元器件質量穩定、可靠、故障率低；

3．提供試驗軟件的安裝軟件并保證各元器件的使用壽命在兩年以上，五年內各元器件可以隨時請購到。

十一、售后服務

1． 供方負責設備的終身維修。質保期內，若設備因供方設計、制造產生的故障，則供方實施無償維修；設備出現故障，供方在接到需方書面通知24小時內響應，在2個工作日內安排維修工程師上門維修服務。

2． 質保期內，關于天災或無法預測之事故或其它不可抗拒狀況下發生之故障，供方有償負責協助維修。

十二、設備涂裝顏色

需方沒有特殊要求時，供方將按以下國際標準色標油漆。供方也可按需方提供的色標號油漆，但需方必須在合同生效后兩周內提供色標。



---
