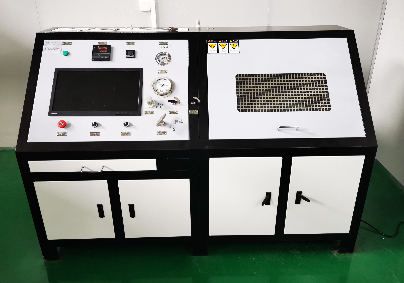

全自動水壓脈沖試驗臺

一、產品介紹

濟南思明特全自動水壓脈沖試驗臺采用工業控制計算機＋二次控制儀表系統＋傳感器開關控制模式，并對所有的開關量進行閉合PLC 監控，采用邏輯關系，保證系統的安全和可靠，能夠進行故障記錄，自動系統鎖定邏輯，保證無人值班的試驗安全。箱體是由液壓系統和熱交換系統，控制儀表等組成的一個有機體。配備思明特增壓泵，最大輸出壓力30Mpa，主要用于汽車空調冷凝器、蒸發器、加熱器、發動機散熱器、油冷器以及空調管路、冷卻液管路和油管路等部件耐液壓脈沖壓力疲勞性能的測試。采用計算機控制，可存儲最近10萬次循環的脈沖壓力波形，實時顯示脈沖壓力波形(設定波形和實際波形)、壓力值、循環次數、流體溫度、環境溫度等參數；

二、全自動水壓脈沖試驗臺驗收標準

機械制造按GB9061驗收；

氣動系統按GB7932-87驗收；

液壓系統按GB3766-83驗收；

電氣控制系統按GB5226-85驗收；

試驗參數按需方《企業標準》驗收；

安全防護按CE標準驗收。

三、全自動水壓脈沖試驗臺的特點

技術先進，結構設計合理。外型美觀大方的特點。

所有承壓零件都采用國際知名品的標準零件，無任何焊接連接，方便拆卸，安全系數高，壽命長、便于維護。

可以計算機控制升壓速率，實時顯示壓力曲線，試驗完畢后可以打印試驗報告。

采用伺服控制技術,可以精確控制壓力.

可進行各種異常狀況的處理，包括溫度，壓力，電等異常情況。

拆卸被試管路后的泄漏介質自動回收；

計算機數據采集處理，打印輸出環境溫度、脈沖次數和脈沖壓力波形；

試驗時可以自由設定運行周期次數要求，當達到要求時可以自動停止試驗；

試驗時外部可以觀察試樣試驗情況，觀察窗設有保護裝置；

試驗壓力-時間曲線能夠在屏幕上顯示并能打印或存儲在存儲器內，計算機控制，存儲器有USB接口，可打印實驗壓力曲線；

20、試驗系統具有壓力傳感器標定接口；

21、支持?jǐn)嚯娮詣?dòng)保存數據；

實驗數據可回訪，可以按照實驗時間、實驗次數等查詢實驗結果。

四、全自動水壓脈沖試驗臺技術參數

試驗介質 水

脈沖壓力范圍 3-30MPa

環境溫度 常溫

時間顯示 電腦顯示

壓力曲線顯示 數據采集軟件實時顯示

打印報告 試驗完畢可以打印試驗報告并保存試驗數據

試驗數據保存 可以保存報告及試驗過程記錄

試驗顯示精度 0.01MPa

控制精度 1%

介質溫度 室溫

功率 3kw
